Поддерживает датчики температуры всех распространённых типов, термопары, сигналы 4-20мА и другие стандартные аналоговые сигналы.
6 каналов, к каждому из которых можно подключить один или два датчика, в зависимости от типа, который выбирается в настройках. Два выхода 5 В постоянного тока для питания датчиков.
Модуль построен на прецизионном малошумящем 16-битном АЦП, работой в индустриальном температурном диапазоне, а также с усилением входного сигнала в 128 раз без потери точности.
WB-MAI6 обычно используют в системах резервного питания, для мониторинга технологических процессов, а также для контроля потребления базовых станций сотовой связи.
Является средством измерений. Номер в реестре СИ: 94860-25.
Аппаратная часть
Технические характеристики:
Индустриальное исполнение и расширенный температурный диапазон условий эксплуатации от −40 до +80 °С позволяет использовать устройство в уличных неотапливаемых щитах.
Поддерживаемые датчики и погрешности
Модуль поддерживает работу со всеми популярными датчиками и типами аналоговых сигналов, например, к нему можно подключить:
Прошивка модуля может автоматически пересчитывать значения стандартных сигналов в физические величины, надо лишь указать параметры для расчёта.
Полный список поддерживаемых датчиков и погрешности измерения смотрите в документации на устройство.
Настройка режимов
При использовании с контроллером Wiren Board вы можете мышкой в веб-интерфейсе:
При использовании с другим оборудованием модуль можно настраивать по шине RS-485 через запись значений в Modbus-регистры. Таблица регистров открыта, хорошо документирована и доступна онлайн в документации на устройство.
Чтение показаний
Если используется контроллер Wiren Board, то измеренные значения доступны в веб-интерфейсе контроллера и могут быть использованы в сценариях автоматизации или переданы в систему верхнего уровня. В карточке устройства отображаются только включенные каналы.
Также модуль отдаёт все данные по Modbus RTU (RS-485), которые можно читать любым оборудованием или ПО с поддержкой этого протокола: контроллерами сторонних производителей, HMI панелями или SCADA.

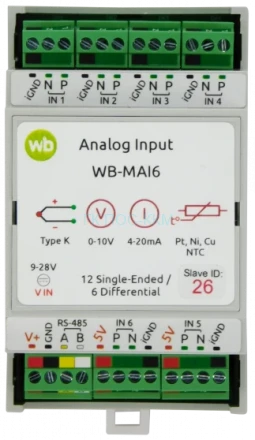

Модуль ввода аналоговый WB-MAI6 предназначен для измерения термосопротивлений, преобразования сигналов датчиков с унифицированными сигналами тока и напряжения, измерения напряжения, и т.д.
Режим каждого входа выбирается программно при конфигурировании прибора. Подключение дополнительных внешних нагрузочных/подтягивающих резисторов не требуется. Прибор позволяет подключить одновременно до 12 различных датчиков.
Управление модулем производится с контроллера или ПК по шине RS-485 командами по протоколу Modbus.
Является средством измерений. Номер в Госреестре средств измерений 94860-25. Метрологические и технические характеристики WB-MAI6 приведены в Описании типа.
Таблица 1. Поддерживаемые датчики и сигналы
| Параметр | Значение |
|---|---|
| Термопары | |
| Типы |
Номинальная статическая характеристика по ГОСТ Р 8.585-2001 |
| Термометры сопротивления (RTD) | |
| Схемы подключения | Двухпроводная, трёхпроводная |
| Типы RTD |
Номинальная статическая характеристика по ГОСТ 6651-2009 |
| Термисторы | |
| Типы |
Номинальная статическая характеристика NTC 10k (B=3988) |
| Датчики с унифицированными сигналами | |
| Тока | 4-20 мА, 0-20 мА, 0-5 мА |
| Напряжения | 0-1 В, 0-10 В (сопротивление источника до 400 Ом), -50...+50 мВ, -2...2 В |
| Прочие датчики | |
| Тока | Датчики Холла с сигналом 2.5 В +/- 0.625 В (HSTS016L) |
| Дискретные | Типа «сухой контакт» |
| Измерения величин | |
| Напряжение | от -2 В до 30 В от 0 В до 60 В с использованием WB-VDIV |
| Сопротивление | до 2 МОм |
| Ток | до 20 мА |
Погрешности измерения смотрите в таблице 2.
Отличия от других аналоговых модулей Wiren Board.
Таблица 2. Технические характеристики
| Параметр | Значение |
|---|---|
| Питание | |
| Напряжение питания | 9 – 28 В постоянного тока |
| Потребляемая мощность | 0.2 Вт |
| Максимальный ток выхода 5V | 150 мА |
| Каналы измерения | |
| Число каналов | 6 дифференциальных, либо 12 однополярных |
| Поддерживаемые датчики и сигналы | Термометры сопротивления, NTC-термисторы, термопары K-типа, датчики тока и напряжения со стандартным выходом, датчики Холла, датчики с выходом «сухой контакт» и пользовательские измерения напряжения, тока и сопротивления. Полный список с моделями смотрите в таблице 1 |
| Погрешности при измерении стандартных датчиков | Популярные термометры сопротивления:
Термопара K-типа: ±(0.8 °С + 0.2% · Δt), Δt — разница между измеренной температурой и температурой самого WB-MAI6. Датчики со стандартизированным выходом:
Датчик тока на эффекте Холла: ±1 %. Погрешности для всех поддерживаемых стандартных датчиков смотрите в таблице 4 |
| Базовая погрешность при измерении напряжения | ±0.2 % (< 2 В) ±1.5 % (< 30В) ±(0.2 % + 20 мВ) (при использовании WB-VDIV) |
| Базовая погрешность при измерении тока | ±0.2 % |
| Базовая погрешность при измерении сопротивления | ±0.1 % (0...1 кОм) ±0.2 % (1 кОм...100 кОм) |
| Входное сопротивление при измерении напряжения | > 1 МОм ( 0...2В) 4 кОм ( > 2В) > 150 кОм при использовании WB-VDIV |
| Защита | |
| Одновременно на всех каналах, в любом режиме | ± 30 В |
| Клеммники и сечение проводов | |
| Рекомендуемое сечение провода с НШВИ | 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 – сдвоенные провода |
| Длина стандартной втулки НШВИ | 8 мм |
| Момент затяжки винтов | 0.2 Н∙м |
| Управление | |
| Интерфейс управления | RS-485 |
| Изоляция интерфейса | Гальванически развязанный от измерительных цепей |
| Протокол обмена данными | Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке |
| Параметры интерфейса RS-485 | Задаются программно, по умолчанию: скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2 |
| Готовность к работе после подачи питания | ~3 c |
| Условия эксплуатации | |
| Температура воздуха | От −40 до +80 °С |
| Относительная влажность | До 98 %, без конденсации влаги |
| Гарантийный срок | 2 года |
| Срок службы | 5 лет |
| Габариты | |
| Ширина, DIN-юнитов | 3 |
| Габаритные размеры (Д x Ш x В) | 53 x 90 x 58 мм |
| Масса (с коробкой) | 110 г |
Wiren Board, Модуль аналогового ввода WIREN BOARD с RS-485 Modbus RTU WB-MAI6, p/n WB-MAI6, цена 9 840 руб., ПОС-ККМ, тел. +7(499)3907767, poskkm-shop.ru, info@pos-kkm.ru
