Интегрированная среда для разработки всех уровней информационных систем (АСУТП и АСУП) производственного предприятия. Интегрированная среда включает полный набор средств разработки систем автоматизации технологических процессов (АСУТП), а именно средства создания:

• операторского интерфейса (SCADA/HMI);
• распределенных операторских комплексов;
• промышленной базы данных реального времени;
• программ для промышленных контроллеров (SOFTLOGIC);

а также управления бизнес-процессами производства (АСУП):

• систем управления основными фондами и техническим обслуживанием оборудования (EAM);
• систем управления персоналом (HRM);
• систем управления производством (MES).

В Интегрированную среду разработки TRACE MODE® 6 встроены более десяти редакторов, автоматически открывающихся, при вызове, того или иного компонента проекта.

В состав продукта входят следующие компоненты:

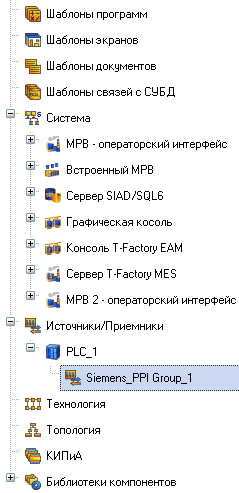

• Интегрированная среда разработки - это единая программная оболочка, объединяющая все редакторы TRACE MODE 6. Интегрированная среда представляет весь проект АСУТП и АСУП в виде дерева объектов. В зависимости от того, какой элемент дерева редактируется пользователем, интегрированная среда разработки загружает необходимый редактор. Редактирование дерева проекта осуществляется методом drag-n-drop.

  Информация вводится в TRACE MODE® всего один раз и затем многократно используется различными модулями Интегрированной инструментальной системы. Логическая структура проекта АСУ в TRACE MODE® полностью отделена от аппаратной части. Благодаря единому пространству распределенных переменных и 100%-ному объектному подходу переменные из разных узлов (PLC, SCADA/HMI, рабочие станции MES, EAM, HRM) могут использоваться проектировщиком также легко, как и относящиеся к одному узлу, любые изменения, вносимые в объект, автоматически применяются везде, где он был задействован.

• Визуальный редактор SFC-программ стандарта МЭК 61131-3 это мощное средство структурирования сложных алгоритмов. По сути SFC не является самостоятельным языком. В переводе с английского аббревиатуру SFC можно перевести как "схема функциональной последовательности". Внешне программа на Techno SFC похожа на блок-схему алгоритма, на которой отображены отдельные программные блоки (шаги), переходы между ними и условия, по которым выполняются эти переходы. Каждый программный блок, как и каждое условие перехода - это подпрограмма на любом из языков стандарта IEC 61131-3. Этот язык очень удобен для программирования стадийных (batch) процессов, систем дозирования и бизнес-приложений. Techno SFC может быть легко использован как инженерами, так и бизнес-аналитиками.
• Библиотеки готовых решений - содержат рекордное количество библиотек ресурсов, готовых к использованию в прикладных проектах. Среди них:
  • свыше 500 статичных графических изображений;
  • около 600 анимационных объектов;
  • более 150 алгоритмов обработки данных и управления;

  Библиотеки готовых решений TRACE MODE 6 повышают производительность труда разработчиков. Впервые в TRACE MODE библиотеки объединяются в комплексные объекты, включающие в себя:

  • Графические изображения;
  • Управляющие программы;
  • Отчетные документы;
  • SQL-запросы к базам данных;
  • Драйверы УСО.
• Драйверы устройств к более, чем 2755 контроллерам, платам ввода/вывода, интеллектуальным датчикам и частотным преобразователям поставляются со SCADA/HMI системой TRACE MODE 6 бесплатно. Среди них - практически все наиболее популярные российские и зарубежные устройства, обладающие цифровыми интерфейсами.

  Поддерживаются популярные протоколы обмена - Modbus RTU, TCP, DCS, BACnet/IP, IEC 60870-5-104, HART, счетчики электроэнергии, воды, тепла, газа и т.д.

  Обновления и новые драйверы постоянно доступны на сайте в разделе "Поддержка" для всех зарегистрированных пользователей.

• Универсальный драйвер счетчиков электроэнергии с поддержкой протоколов различных счетчиков, автоматической обработкой данных, архивированием и автоматическим документированием.

  В частности поддерживаются следующие счетчики электроэнергии:

  • Меркурий 230, 233 и 203.2Т;
  • Счетчики производства Нижегородского завода им.Фрунзе СЭТ-4ТМ2, СЭТ-4ТМ1, ПСЧ и СЭБ;
  • Счетчики производства ОАО «Концерн Энергомера» CE 102, CE 201, CE 303, CE 304, CE 315, ЦЭ6850;
  • Счетчики производства фирмы Iskra MIS (Словения) Iskra_MI, Iskra_MT, Iskra_MC, Iskra_WS;
  • Счетчики производства компании Circutor (Испания) CVM_NGR, CVM_BD, CVM_K2;
  • Счетчики производства компании Algodue Elettronica (Италия) UPM 303, UPM 304, UPM 305;
  • и т.д.

  Архивные данные счетчиков автоматически подчитываются из приборов и сохраняются в файловых архивах усредненных мощностей, энергий и журналов событий. Данные из архивов могут быть использованы штатными средствами TRACE MODE для отображения на трендах и генерации документов. Для математической обработки делаются выборки из файлов архивов в память с возможностью передачи в каналы узла. Обеспечивается высокое быстродействие всех процедур записи, выборки и обработки архивных данных.

  Получаемые от счетчиков текущие данные могут обрабатываться и архивироваться в СПАД стандартным образом.

  !!! ВНИМАНИЕ !!! Универсальный драйвер счетчиков электроэнергии в продуктах БАЗОВОЙ линии НЕ ПОДДЕРЖИВАЕТСЯ!

• Визуальный редактор FBD-программ стандарта МЭК 61131-3 - предназначен для инженеров-технологов, решающих задачи управления технологическим процессом. Трудно придумать более наглядное средство для программирование контуров управления и регулирования. Программа на Techno FBD представляет собой схему, состоящую из набора функциональных блоков, связанных между собой через входы и выходы. В TRACE MODE® 6 включено более 150 типовых функциональных блоков, реализующих широкий набор функций - от простейших логических операций до готового адаптивного регулятора.

  Редактор позволяет простым нажатием кнопки удаленно загружать отредактированные проекты в ПК и контроллеры по сети и перезапускать их. Это позволяет разработчику существенно поднять производительность труда и сократить время отладки территориально-распределенных систем. В редакторе реализована мощная функция on line отладки FBD-программ с данными реального времени. Нажав на кнопку on line отладки, пользователь получает реальные значения входов и выходов FBD-блоков, поступающие с контроллеров. После выхода из on line режима можно продолжить отладку в режиме эмуляции (ручной отладки), используя при этом данные загруженные из реального УСО.

• Визуальный редактор LD-программ стандарта МЭК 61131-3 - понравится инженерам, привыкшим к составлению схем релейной логики. Внешне редактор LD очень похож на редактор FBD, только вместо функциональных блоков пользователю предлагается использовать "контакты" и "катушки". При желании в схему Techno LD можно включать и вкрапления из обычных блоков FBD, хотя эта возможность TRACE MODE® 6 несколько выходит за рамки стандарта.
• Редактор ST-программ стандарта МЭК 61131-3 -ориентирован прежде всего на программистов, он представляет собой язык программирования высокого уровня, похожий на Паскаль. В нем поддерживаются массивы (в том числе многомерные), контроль преобразования типов, присутствуют такие конструкции как DO-WHILE, REPEAT-UNTIL, FOR-TO-DO, IF-THEN-ELSE, CASE-OF и прочие интуитивно понятные любому программисту операторы. Заголовок программы строится автоматически по списку аргументов, что позволяет экономить время на оформлении программы. Служебные слова, метки, комментарии и числовые константы выделяются цветом, как это принято в современных средах разработки, настройки цветов доступны пользователю.

  Редактор содержит развитые средства отладки программ. Для программы можно задавать точки останова, в которых прерывается исполнение программы в непрерывном и циклическом режимах отладки. Кроме того, для удобства навигации по программе предусмотрен механизм закладок. Закладки и точки останова обозначаются символическими цветными метками. В настройках инструментальной системы для отладчика можно указать глубину стека вызова функций, задать опцию показа внутренних переменных функций в окне просмотра переменных, изменить величину задержки при циклическом выполнении программы.

• Визуальный редактор SFC-программ стандарта МЭК 61131-3 это мощное средство структурирования сложных алгоритмов. По сути SFC не является самостоятельным языком. В переводе с английского аббревиатуру SFC можно перевести как "схема функциональной последовательности". Внешне программа на Techno SFC похожа на блок-схему алгоритма, на которой отображены отдельные программные блоки (шаги), переходы между ними и условия, по которым выполняются эти переходы. Каждый программный блок, как и каждое условие перехода - это подпрограмма на любом из языков стандарта IEC 61131-3. Этот язык очень удобен для программирования стадийных (batch) процессов, систем дозирования и бизнес-приложений. Techno SFC может быть легко использован как инженерами, так и бизнес-аналитиками.
• Редактор SQL-запросов TRACE MODE® 6 - позволяет настроить источник данных ODBC, протестировать связь с базой данных, просмотреть и при необходимости модифицировать ее структуру, подготовить шаблон SQL-запроса и проверить его работоспособность как в режиме эмуляции, так и с реальными транзакциями.

  В него входят:

  • редактор структуры БД;
  • мастер таблиц;
  • редактор запросов SQL;
  • мастер запросов SQL;
  • отладчик запросов SQL.

  Редактор содержит мастер запросов SQL (Wizard), позволяющий пользователю интерактивно, шаг за шагом, программировать основные операции взаимодействия с базами данных, не вникая глубоко в синтаксис языка SQL.

• Редактор MES-приложений - позволяет программировать задачи по управлению исполнением производства.
  • описать материальные и энергетические потоки по всем компонентам и стадиям передела продукции;
  • связать материальные ресурсы с информацией реального времени из SCADA/HMI и SOFTLOGIC-систем TRACE MODE® автоматически рассчитывать материальные и энергетические балансы между любыми элементами технологической цепочки;
  • проводить анализ потерь материалов и энергии на любом технологическом этапе;
  • прослеживать путь товара в технологии; создать производственные задания;
  • на основании производственных заданий автоматически генерировать заказы на материалы и наряды на работы и направлять их исполнителям;
  • организовать MES-документооборот прохождения заданий с утверждением стадий ответственным персоналом;
  • осуществлять сетевое планирование работ на неограниченный срок;
  • осуществлять контроль выполнения работ;
  • осуществлять контроль качества продукции на основе процессного подхода, соответствующего международному стандарту ISO 9000:2000;
  • в реальном времени рассчитывать себестоимость продукции на каждом технологическом этапе;
  • осуществлять контроль соответствия времени и стоимости производственных заданий плановым показателям;
  • выявлять "узкие места" производства - причины роста себестоимости, брака, потерь, отклонений от сроков исполнения и т.д.;
  • накапливать MES-статистику;
  • автоматически генерировать отчеты и вычислять показатели, необходимые для принятия решений;
• Редактор EAM-приложений дает возможность программировать задачи управления основными фондами, техническим обслуживанием и ремонтами производственного предприятия. Редактор дает возможность:
  • провести паспортизацию оборудования;
  • разработать регламенты EAM - профилактического и предсказательного технического обслуживания;
  • назначить приоритеты обслуживания оборудования;
  • связать регламенты техобслуживания с информацией реального времени из SCADA/HMI и SOFTLOGIC-систем TRACE MODE®;
  • на основании регламентов EAM автоматически генерировать заказы на материалы и наряды на работы по техническому обслуживанию и направлять их исполнителям;
  • организовать EAM-документооборот прохождения нарядов и заказов с утверждением стадий ответственным персоналом;
  • осуществлять сетевое планирование работ по техническому обслуживанию на неограниченный срок;
  • осуществлять контроль выполнения работ;
  • накапливать EAM-статистику эксплуатации, простоев, отказов и технического обслуживания оборудования;
  • учитывать стоимость материалов и работ по техническому обслуживанию оборудования;
  • осуществлять контроль соответствия времени и стоимости технического обслуживания плановым показателям;
  • автоматически генерировать отчеты и вычислять показатели, необходимые для принятия решений.
• Профайлер (отладчик) - позволяет отлаживать в реальном времени проект распределенной АСУТП и АСУП - задачи Монитора реального времени+ и Монитора T-Factory с выводом информации на мнемосхемы или в редакторы TRACE MODE. Взаимодействует с УСО и контроллерами через встроенные и внешние драйверы, OPC и DDE-серверы и протоколирует все свои действия в текстовом файле. Отладчик может быть запущен в из интегрированной среды разработки TRACE MODE 6 нажатием одной кнопки на панели инструментов. Время непрерывной работы отладчика инструментальной системы - 2 часа. Отладчик, входящий в состав исполнительных модулей TRACE MODE и T-FACTORY не имеет ограничений времени работы.
