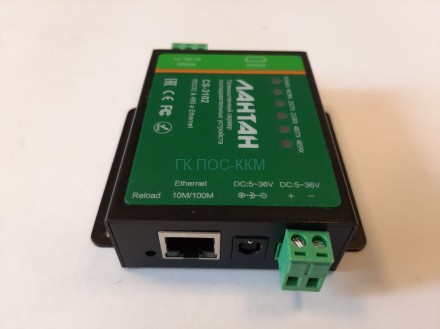

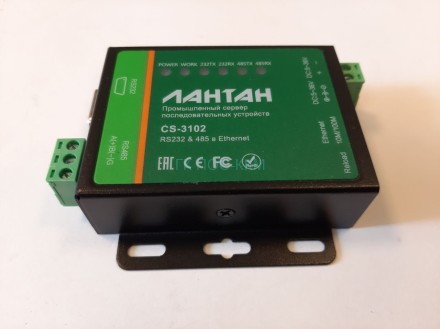

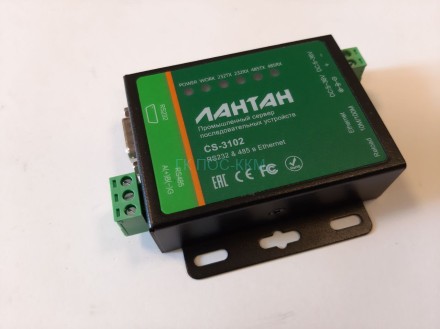

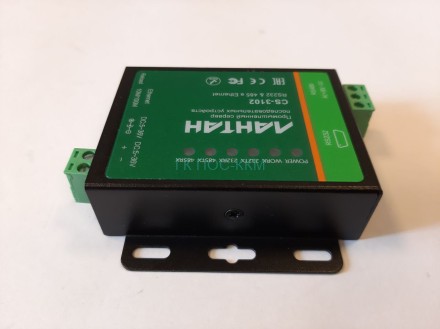

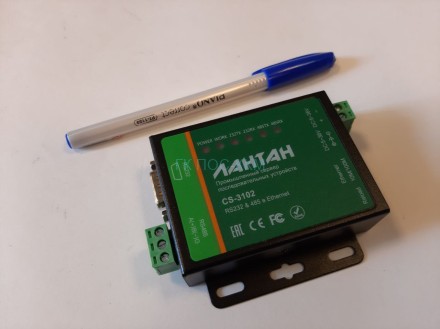

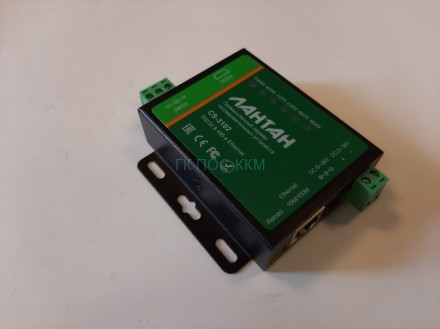

Лантан CS-3102 - 2-портовый промышленный коммуникационный сервер с поддержкой Modbus TCP/RTU (1 порт RS485 и 1 порт RS232)
- Двунаправленная передача данных между RS232/485 и Ethernet
- Порты RS232 и RS485 могут работать одновременно
- Низкое энергопотребление
- Защита интерфейсов от помех
- Рабочий диапазон температур -40°C ~ 85°C
Основные возможности
- 1 порт RS232, 1 порт RS485, 1 порт Ethernet 10/100 Мбит/с
- Светодиодные индикаторы для удобства отладки
- ARM ядро и стек протоколов TCP/IP
- Ethernet: Auto-MDI / MDIX, RJ45, скорость 10/100 Мбит/с
- Рабочие режимы: TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client
- Последовательные порты могут работать одновременно независимо друг от друга
- Поддержка виртуального последовательного порта (Virtual COM)
- Скорость последовательной передачи данных от 600 бит/с до 230.4 кбит/с; Контрольный бит (Check bit) имеет значения None, Odd, Even, Mark и Space
- Поддержка DNS и DHCP
- Предоставляются примеры программирования TCP/IP SOCKET
- Встроенная веб-страница (webpage)
- Кнопка перезагрузки для восстановления настроек по умолчанию
- Порт RJ45 имеет индикатор Link/Data, встроенный изолирующий трансформатор и 2 кВ
- электромагнитную изоляцию
- Глобальный уникальный MAC-адрес, приобретенный в IEEE
- Поддержка обновления встроенного программного обеспечения через сеть
- Поддержка KeepAlive, быстрое обнаружение мертвых ссылок
- Поддержка учетной записи и пароля
- Поддержка одного канала WebSocket, реализована двунаправленная прозрачная передача между
- веб-страницей и последовательным портом 0
- Поддержка Modbus RTU в Modbus TCP
- Поддержка UDP функции широковещательной передачи, передача и получение данных от всех IP в сети
Аппаратные возможности
- Процессор Cortex-M4
- Базовая частота 120 МГц
- Память Flash 512 кб
- Порты Ethernet 1 х RJ-45, 8 pin
- Скорость Ethernet 10/100 Мбит/с с функцией Auto MDI/MDI-X
- Буфер Ethernet Максимально 16 кб
- Сетевой протокол IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, HTTPD client
- Защита 2 кВ электромагнитная изоляция, изоляция от корпуса

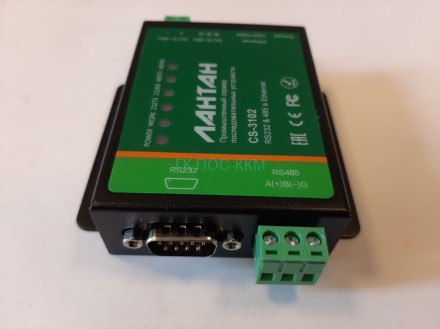

- Последовательные порты 1 x RS-232: DB9 1 x RS-485: 3-проводный (A+, B-, G) (оба порта могут работать одновременно)
- Скорость RS-232: 600 бит/с ~ 230 кбит/с
- RS-485: 600 бит/с ~ 1 Мбит/с
- Биты данных (Data Bits) 5, 6, 7, 8 Стоп бит (Stop Bit) 1, 2
- Контрольный бит (Check Bit) None, Even, Odd, Space, Mark
- Управление потоком (Flow Control) Аппаратное: RTS/CTS
- Буфер Отправка и поучение 2 кб в указанном порядке
- Защита RS-485: 2 кВ ESD, молниезащита
- RS-485 Pull-up & PullDown резистор 2.2 кОм
- Питание 5 ~ 36В постоянного тока
- Рабочий ток 86.5 мА @ 5В 44.3 мА @ 12В
- Потребляемая мощность 1 Вт
- Влажность 5% ~ 95% (Без конденсации)
- Рабочая температура -40°C~85°C
- Температура хранения -45°C~90°C
- Габаритные размеры 90 (Ш) x 24 (Г) x 84 (В) мм
- Монтаж Настенный
- Гарантия 2 года

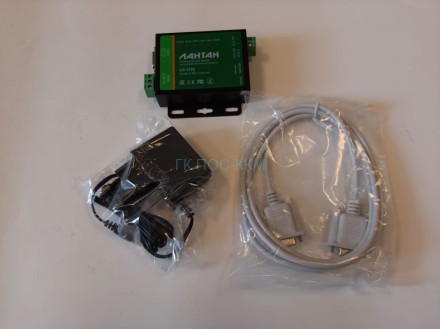

Комплект поставки

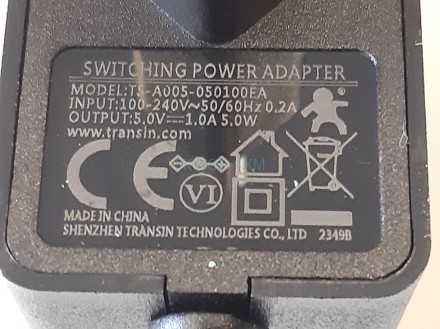

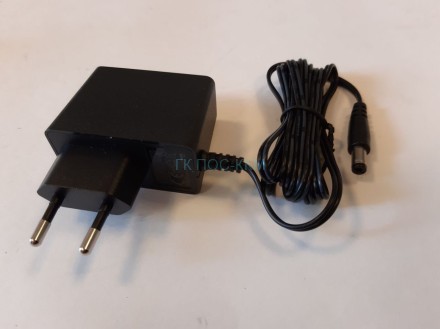

- Адаптер питания 5В DC, 1A

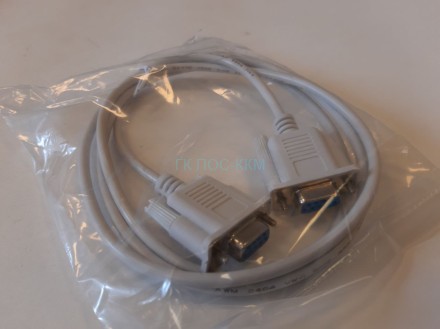

- Кабель DB9 Последовательный кабель Female - Female
Основные характеристики CS-3102:
- Последовательный интерфейс: 1 порт RS232, 1 порт RS485, оба порта могут работать одновременно независимо друг от друга
- Скорость последовательной передачи данных от 600 бит/с до 230.4 кбит/с
- Ethernet: 1 порт RJ45, скорость 10/100 Мбит/с, функция Auto-MDI / MDIX
- Рабочие режимы: TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client
- Поддержка виртуального последовательного порта (Virtual COM)
- Поддержка DNS и DHCP
- Глобальный уникальный MAC-адрес
- Питание: 5 ~ 36 В DC (адаптер в комплекте)
- Установка на стену
- Рабочая температура -40°C ~ 85°C
- Размеры Брутто, 200х150х50 мм
- Вес Брутто, кг 0.45
Документация CS-3102:
ЛАНТАН, Лантан CS-3102 - 2-портовый промышленный коммуникационный сервер с поддержкой Modbus TCP/RTU (1 порт RS485 и 1 порт RS232), p/n CS-3102, цена 11 035,31 руб., ПОС-ККМ, тел. +7(499)3907767, poskkm-shop.ru, info@pos-kkm.ru
