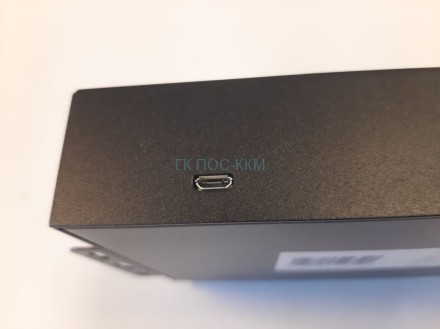

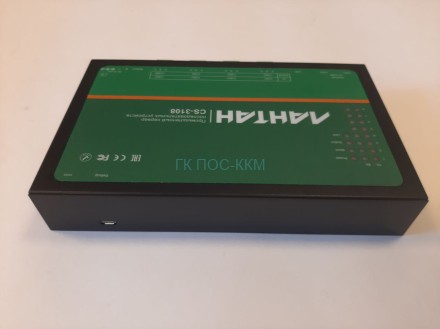

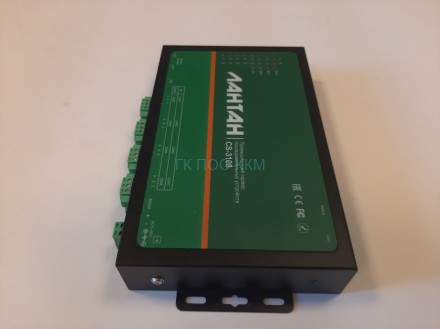

Сервер последовательных устройств Лантан CS-3108
Промышленные коммуникационные серверы ЛАНТАН с расширенным диапазоном рабочих температур от -40°C до +85°C предназначены для преобразования последовательных интерфейсов RS-232/422/485 в Ethernet TCP/IP, а также протоколов Modbus RTU в Modbus TCP, обеспечивая «прозрачную» двунаправленную передачу данных последовательных устройств по сетям Ethernet с использованием протоколов TCP или UDP.
Гарантия на промышленные серверы ЛАНТАН - 2 года.
Основные возможности
8 портов RS485, 2 порта Ethernet 10/100 Мбит/с
ARM ядро и стек протоколов TCP/IP
Ethernet: Auto-MDI / MDIX, RJ45, скорость 10/100 Мбит/с
Рабочие режимы: TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client, HTTPS
Последовательные порты могут работать одновременно
Можно выделить какой последовательный порт используется для подключения к устройству через номер порта
Поддержка виртуального последовательного порта (Virtual COM)
Скорость последовательной передачи данных от 600 бит/с до 921.6 кбит/с; Контрольный бит (Check bit) имеет значения None, Odd, Even, Mark и Space
Поддержка DNS и DHCP
Встроенная веб-страница (webpage)
Кнопка перезагрузки для восстановления настроек по умолчанию
Порты RJ45 имеет индикатор Link/Data, встроенный изолирующий трансформатор и 2 кВ электромагнитную изоляцию
8 канала последовательной связи имеют 8 индикаторов TX/RX
Глобальный уникальный MAC-адрес, приобретенный в IEEE
Поддержка обновления встроенного программного обеспечения через сеть
Поддержка KeepAlive, быстрое обнаружение мертвых ссылок
Поддержка учетной записи и пароля
Поддержка одного канала WebSocket, реализована двунаправленная прозрачная передача между веб-страницей и последовательным портом 0
Поддержка Modbus RTU в Modbus TCP
Поддержка UDP функции широковещательной передачи, передача и получение данных от всех IP в сети
Основные характеристики
Скорость последовательной передачи данных от 600 бит/с до 921.6 кбит/с
Рабочие режимы TCP Server, TCP Client, UDP Client, UDP Server, HTTPD Client
Питание 9 ~ 36 В DC
Установка На стену
Рабочая температура -40°C~85°C
Количество коммуникационных портов и их тип 8 портов RS485, 2 порта Ethernet 10/100 Мбит/с
Размеры Брутто, 320х200х80 мм Вес Брутто, кг 1.00
Аппаратные возможности
Процессор Cortex-M7
Базовая частота 480 МГц
Память Flash 4 Мб
Порты Ethernet 2 х RJ-45, 8 pin
Скорость Ethernet 10/100 Мбит/с с функцией Auto MDI/MDI-X
Буфер Ethernet Максимально 48 кб
Сетевой протокол TCP,UDP,IPV4,ARP,ICMP,DHCP,NTP,HTTP,TLS/SSLV3,DNS,IGMP,SN
MP V1/V2C,MQTT
Защита 2 кВ электромагнитная изоляция, изоляция от корпуса
Возможности серверов устройств
Последовательные порты 8 x RS485 RS-485: 3-проводный (A+,B-,GND) (все порты могут работать одновременно)
Скорость RS232/422/485 600 бит/с ~ 921.6 кбит/с
Биты данных (Data Bits) 7, 8
Стоп бит (Stop Bit) 1, 2
Контрольный бит (Check Bit) None, Even, Odd, Space, Mark
Управление потоком (Flow Control) RS485: XON/XOFF
Буфер Отправка и поучение 2 кб в указанном порядке
Защита RS-485: 2 кВ ESD, молниезащита
RS-485 Pull-up & PullDown резистор 2.2 кОм
Питание 9 ~ 36В постоянного тока
Рабочий ток 120 мА @ 12В
Потребляемая мощность <1 Вт
Влажность 5% ~ 95% (Без конденсации)
Рабочая температура -40°C~85°C
Температура хранения -40°C~85°C
Габаритные размеры 222 (Ш) x 35 (Г) x 122 (В) мм
Монтаж Настенный
Гарантия 2 года
Комплект поставки
Адаптер питания 12В DC
USR-PORT-COM Переходник винт/DB9 для RS485
Настройка HTTPS
Документация и спецификация
